自粘型橡膠止水帶剝離強度的影響因素研究
橡膠止水帶是一種應用廣泛的隧道防排水材料，但其與后澆混凝土的粘結(jié)存在一定的問題。自粘型橡膠止水帶是在橡膠止水帶的表面涂覆非瀝青基自粘膠，使其與后澆混凝土形成良好的粘結(jié)，進而阻止水分的滲入，防水效果比普通橡膠止水帶進一步提升。在此，探討了自粘型橡膠止水帶生產(chǎn)過程的涂膠厚度、熔膠時間和應用時的環(huán)境溫度、表面情況等對其與后澆混凝土剝離強度的影響。
涂膠厚度對剝離強度的影響

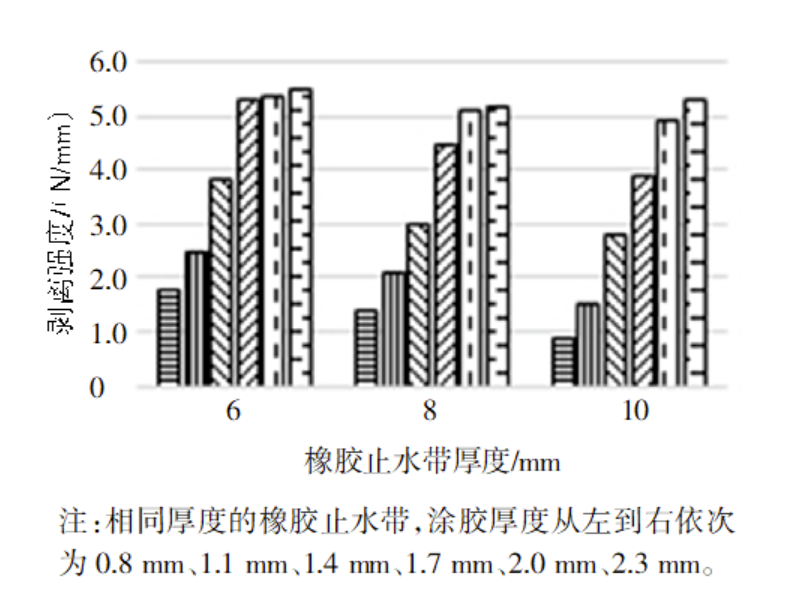

采用6 mm、8 mm、10 mm厚的橡膠止水帶涂覆同一厚度的熱熔壓敏膠，以及相同厚度的橡膠止水帶涂覆不同厚度的熱熔壓敏膠進行對比試驗，結(jié)果如圖所示?？梢园l(fā)現(xiàn)，對于相同厚度的自粘型橡膠止水帶，剝離強度隨涂膠厚度的增加而增大；但當涂膠厚度增加至一定值后，剝離強度再無明顯增大。6 mm、8 mm、10 mm厚橡膠止水帶的涂膠厚度宜為1.7 mm、2.0 mm、2.3 mm左右。
此外，對于不同厚度的橡膠止水帶涂覆相同厚度的熱熔壓敏膠，剝離強度隨著橡膠止水帶厚度的增加而減小。
環(huán)境溫度對剝離強度的影響

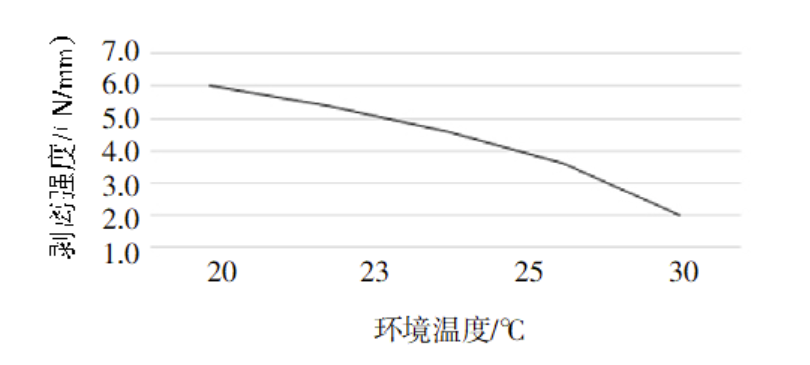

選用厚度為6 mm的橡膠止水帶，涂膠厚度為1.7 mm制得自粘型橡膠止水帶。改變環(huán)境溫度，其他試驗條件不變，考察了環(huán)境溫度對自粘型橡膠止水帶剝離強度的影響，結(jié)果如圖所示?？梢园l(fā)現(xiàn)，自粘型橡膠止水帶的剝離強度隨著環(huán)境溫度的升高呈下降趨勢。由于環(huán)境溫度對自粘型橡膠止水帶剝離強度的影響較大，故環(huán)境溫度保持在23 ℃左右比較適宜。
熔膠時間對剝離強度的影響

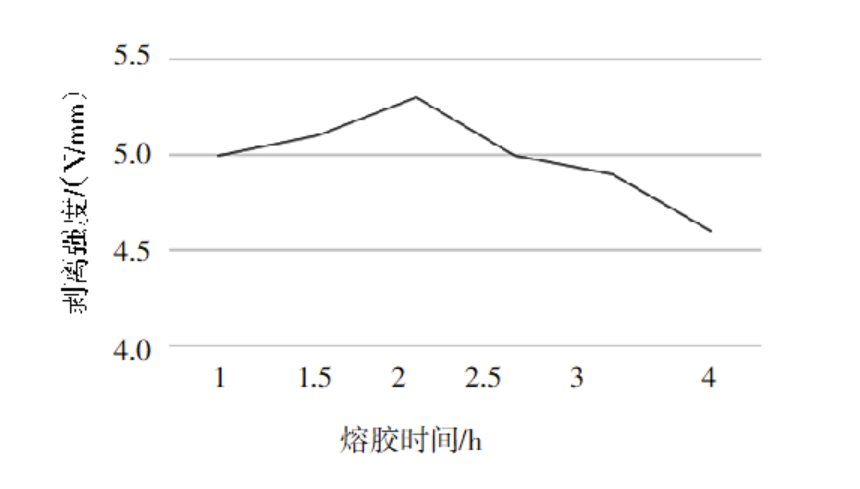

熔膠時間會影響到熱熔壓敏膠的老化性能，選用厚度為6 mm的橡膠止水帶，涂膠厚度為1.7 mm制得自粘型橡膠止水帶，考察熔膠時間對自粘型橡膠止水帶剝離強度的影響，結(jié)果如圖所示?？梢园l(fā)現(xiàn)，在相同的熔膠溫度下，隨著熔膠時間的延長，自粘型橡膠止水帶的剝離強度先增大后減小，熔膠時間宜控制在2.5 h以內(nèi)。
